Установка газгольдера 5000 л в Громово, Приозерск.

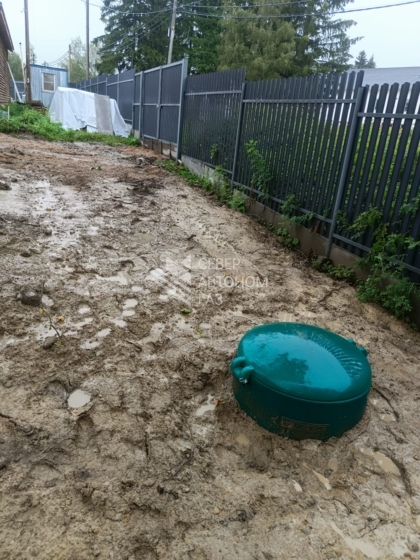

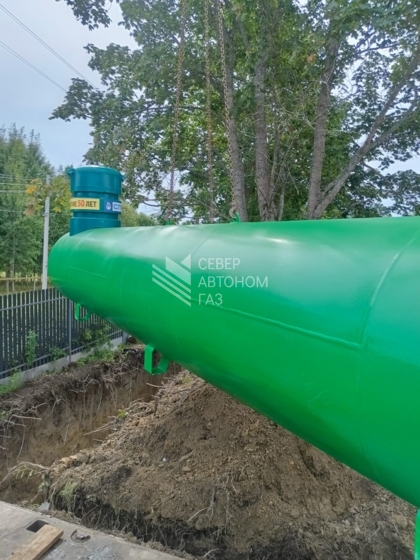

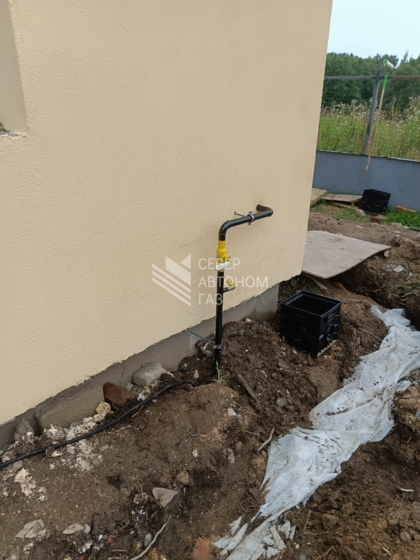

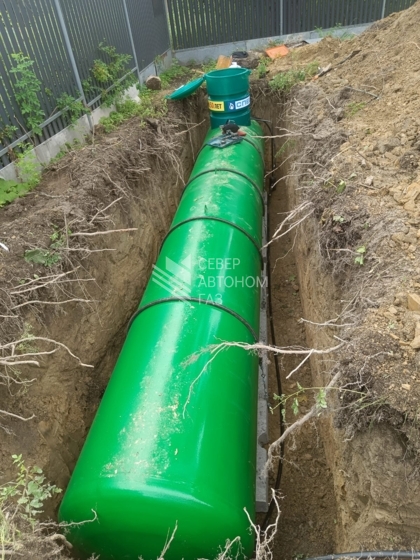

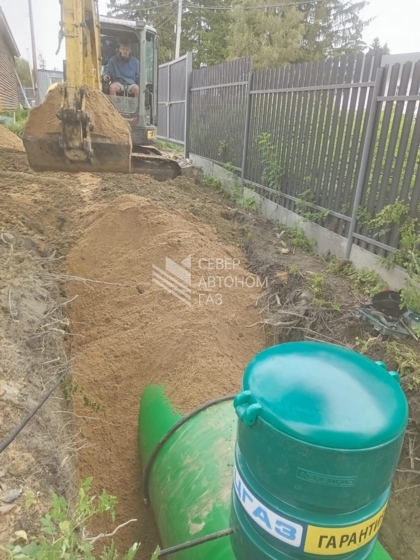

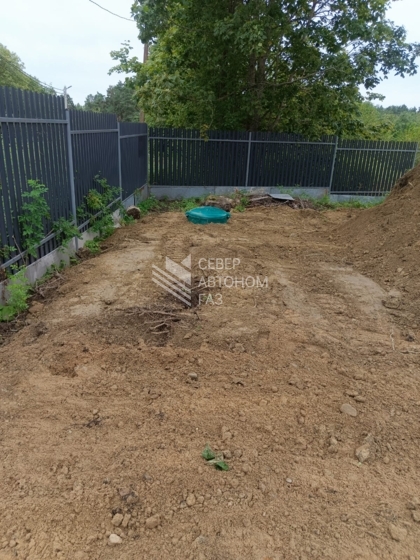

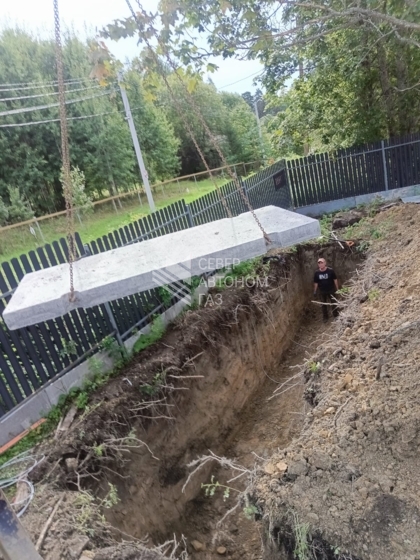

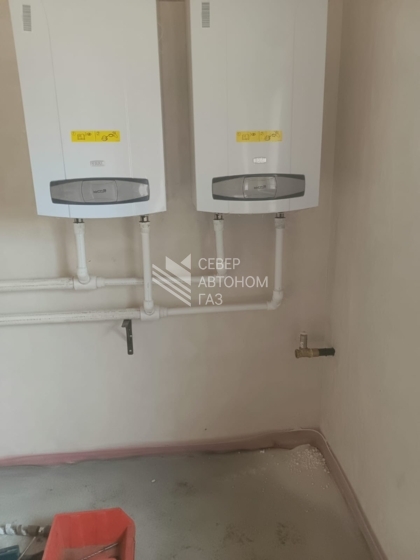

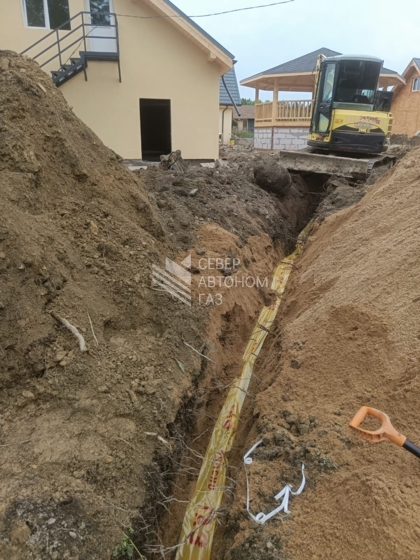

Сегодня мы в нашем портфолио делимся фотографиями с нового объекта - частного дома в Громово, Приозерского района Ленинградской области. Мы провели полноценный монтаж для емкости объемом 5000 литров. А также провели ее первичную заправку.

Если вы тоже совсем недавно установили газгольдер, есть смысл вникнуть более детально в то, как организована его работа, и на что важно обращать внимание, когда вы израсходовали газ от первоначальной заправки. На что ориентироваться далее, как отслеживать дозаправку — по уровнемеру или по счетчику на газовозе?

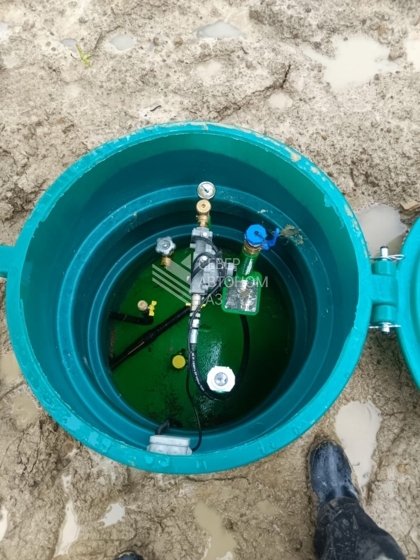

Устройство уровнемера.

Важно понимать, что механизм уровнемера представляет собой неподвижный шток, идущий от места крепления циферблата уровнемера к патрубку емкости до центра оси резервуара, и подвижный шток с поплавком. Нижнее положение поплавка на опущенном подвижном штоке соответствует отметке остатка 0% на циферблате уровнемера. Верхнее положение соответствует максимальной по паспорту величине заправки — остатку 85%. Циферблат образует круг, разделенный от 0 до 95 (%), где каждому процентному значению остатка соответствует определенное положение поплавка уровнемера на вертикальной оси емкости.

Особенности геометрии емкости.

При этом следует учитывать, что срез емкости представляет собой круг, и если разделить его на 10 равных частей по точкам прохождения поплавком уровнемера значений 10, 20, 30 и т.д. процентов, то объем газа в резервуаре в диапазоне от 0 до 10% будет существенно отличаться от объема в диапазоне от 45 до 55 процентов, поскольку в интервале 45–55 резервуар имеет максимальную ширину. Поэтому невозможно напрямую соотносить количество заливаемого газа по счетчику газовоза с изменяющимися значениями процентов на уровнемере. В то же время при заправке до полного объема (85%) погрешность компенсируется: сначала резервуар расширяется до максимальной ширины, равной диаметру, а затем сужается.

Рекомендации по заправке.

Если вы заправляетесь от минимального остатка до половины геометрического объема резервуара, ориентируясь не на счетчик газовоза, а на изменениях показаний уровнемера, то объем газа будет казаться недостаточным. Если же остаток резервуара превышает половину и вы заправляетесь до 85%, возникнет впечатление перезаправки. Итоговый вывод: уровнемер предназначен для контроля приблизительного остатка газа в емкости, а контроль количества сливаемого газа при заправке осуществляется исключительно по счетчику на газовозе.

Для расчета сметы на монтаж системы автономного газоснабжения заполните форму обратной связи внизу страницы.
